Rozvodový řemen: Jak to funguje a proč je důležitý pro provoz motoru

Co je to rozvodový řemen a proč je potřeba? Časový mechanismus je zkratka pro „mechanismus distribuce plynu“. Jedná se o součást spalovacího motoru, která ovládá sací a výfukové ventily a synchronizuje jejich činnost se zdvihy motoru. U většiny moderních automobilů pracuje rozvodový řemen na řemenovém pohonu. Princip činnosti rozvodového řemene Abyste pochopili, co je rozvodový řemen, musíte začít u sacích a výfukových ventilů. Jsou přítomny v každém válci motoru a zajišťují čtyřdobý cyklus jeho provozu. Na začátku prvního zdvihu se otevře sací ventil, vypustí směs vzduchu a paliva do válce, načež se okamžitě uzavře. Směs se poté vznítí. Při spalovací reakci se tvoří plyny, které expandují, tlačí píst a tím uvádějí kola vozu do pohybu. Po celou dobu zůstávají oba ventily zavřené. V posledním, čtvrtém zdvihu se otevře výfukový ventil, který umožňuje odvod výfukových plynů do výfukového systému. Každý z ventilů se tedy musí otevřít v určitou dobu. Tento problém řeší vačkový hřídel. Při otáčení vačky umístěné na hřídeli střídavě otevírají ventily. Když se činnost vačky zastaví, ventil se uzavře silnou pružinou. Rozvodový řemen synchronizuje pohyby klikového a vačkového hřídele. Slouží k přenosu rotace mezi hřídeli. Díky závislosti vačkového hřídele na klikovém hřídeli se ventily otevírají přesně v případě potřeby. Aby pohon fungoval tiše a přesně, kromě samotného řemene obsahuje soustavu kladek a napínáků. To však není to jediné, k čemu je rozvodový řemen potřeba. Řemen může také pohánět další příslušenství motoru, jako je vodní čerpadlo a olejové čerpadlo. Konstrukce rozvodového řemene Řemen je pásek spojený do prstence se zuby na vnitřním povrchu. Zuby jsou nezbytné, aby se zabránilo chybám při přenosu točivého momentu a zajistilo se synchronní otáčení hřídelů. Obvykle mají lichoběžníkový profil, ale existují i ​​pásy s půlkruhovými zuby. Jádrem pásu je odolná, nepružná vrstva ze skelných vláken nebo protkaných nití (kov, textil). Tato vrstva vyztužuje pás a zabraňuje jeho natahování. Vnější vrstvy včetně zubů jsou tvořeny pryží. Povrch zubů je navíc vyztužený speciální směsí, díky které jsou odolnější proti opotřebení. Porovnání řemenového a řetězového pohonu Alternativou k řemenovému pohonu je řetězový pohon, který funguje na stejném principu, ale místo pružného řemene používá kovový řetěz, podobně jako řetěz na jízdní kolo. Tato možnost má své výhody. Je zřejmé, že kov je pevnější a odolnější materiál, a proto řetěz vydrží déle. Kromě toho pracuje uvnitř motoru v olejové lázni, což eliminuje opotřebení způsobené vnějšími faktory (například písek, který se dostává na povrch). Řemenový pohon má však i značné výhody. Za prvé je to možnost vizuální kontroly. Když víte, kde se rozvodový řemen nachází, můžete sledovat jeho stav a včas jej vyměnit, pokud se objeví známky opotřebení. Za druhé, taková výměna je levnější než u řetězového pohonu. A za třetí, řetěz funguje hlučněji. Řemen, pokud je v dobrém provozním stavu, pracuje velmi tiše. Proč je třeba včas vyměnit rozvodový řemen? Pokud je pás silně opotřebovaný, může se přetrhnout. V takovém případě se vačkový hřídel přestane otáčet a písty se srazí se zastavenými ventily. Síla takového nárazu je dostatečná k deformaci dílů a v mnoha případech také vačkového hřídele, klikového hřídele, hlavy válců a skupiny ojnic. Výsledkem budou nákladné opravy motoru. Jak často by se měl měnit rozvodový řemen? Intervaly výměny jsou uvedeny v návodu k obsluze vozidla. Pokyny zpravidla vyžadují výměnu řemene každých 50–100 tisíc najetých kilometrů. Ale pokud se auto používá málo, díl může selhat v důsledku přirozeného stárnutí pryže před ujetím takové vzdálenosti. Pro nízký kilometrový nájezd byste se proto měli zaměřit na životnost a vyměnit rozvodový řemen alespoň jednou za 5 let. Jak pochopit, že musíte změnit rozvodový řemen V některých případech se díl opotřebuje rychleji, než je regulovaná doba výměny. Důvody mohou být: ● Nekvalitní rozvodový řemen. ● Nesprávná instalace (nadměrné nebo nedostatečné napnutí) řemene. ● Provoz vozidla ve ztížených podmínkách. Pro řemen jsou škodlivé nečistoty a písek, který se dostane pod zuby, stejně jako náhlé zatížení (například škubání z klidu). ● Technické kapaliny se dostanou na pás. Nebezpečné jsou zejména úniky motorového oleje, které nejen zkracují životnost, ale mohou vést i k prokluzování zubů, což narušuje synchronizaci chodu motoru. Netěsnosti jsou zase často způsobeny předčasnou výměnou nebo špatnou kvalitou maziva.

1. Mechanismus distribuce plynu: jak to funguje, jak to funguje a jak pochopit, že musíte vyměnit rozvodový řemen – Avto.ru – URL: https://auto.ru/mag/article/mehanizm-gazoraspredeleniya-kak-on- ustroen/ (datum přístupu: 05.04.2024).
2. Co je lepší: rozvodový řetěz nebo rozvodový řemen – Avto.ru – URL: https://auto.ru/mag/article/chto-luchshe-cep-ili-remen-grm/ (datum přístupu: 05.04.2024/XNUMX/ XNUMX).
3. Jak pochopit, že je čas urychleně vyměnit rozvodový řemen – Rossijskaja Gazeta – URL: https://rg.ru/2020/03/07/kak-poniat-chto-pora-srochno-meniat-remen-grm.html ( datum přístupu: 05.04.2024).
4. Pět známek, že je čas urychleně vyměnit rozvodový řemen – Rossijskaja Gazeta – URL: https://rg.ru/2021/10/23/piat-priznakov-chto-pora-srochno-meniat-remen-grm.html (přístup datum: 05.04.2024).
5. Jak pochopit, že je čas vyměnit rozvodový řemen. 7 důležitých pravidel – Za volantem – URL: https://www.zr.ru/content/articles/919445-kak-ponyat-chto-pora-menyat-re/ (datum přístupu: 05.04.2024).

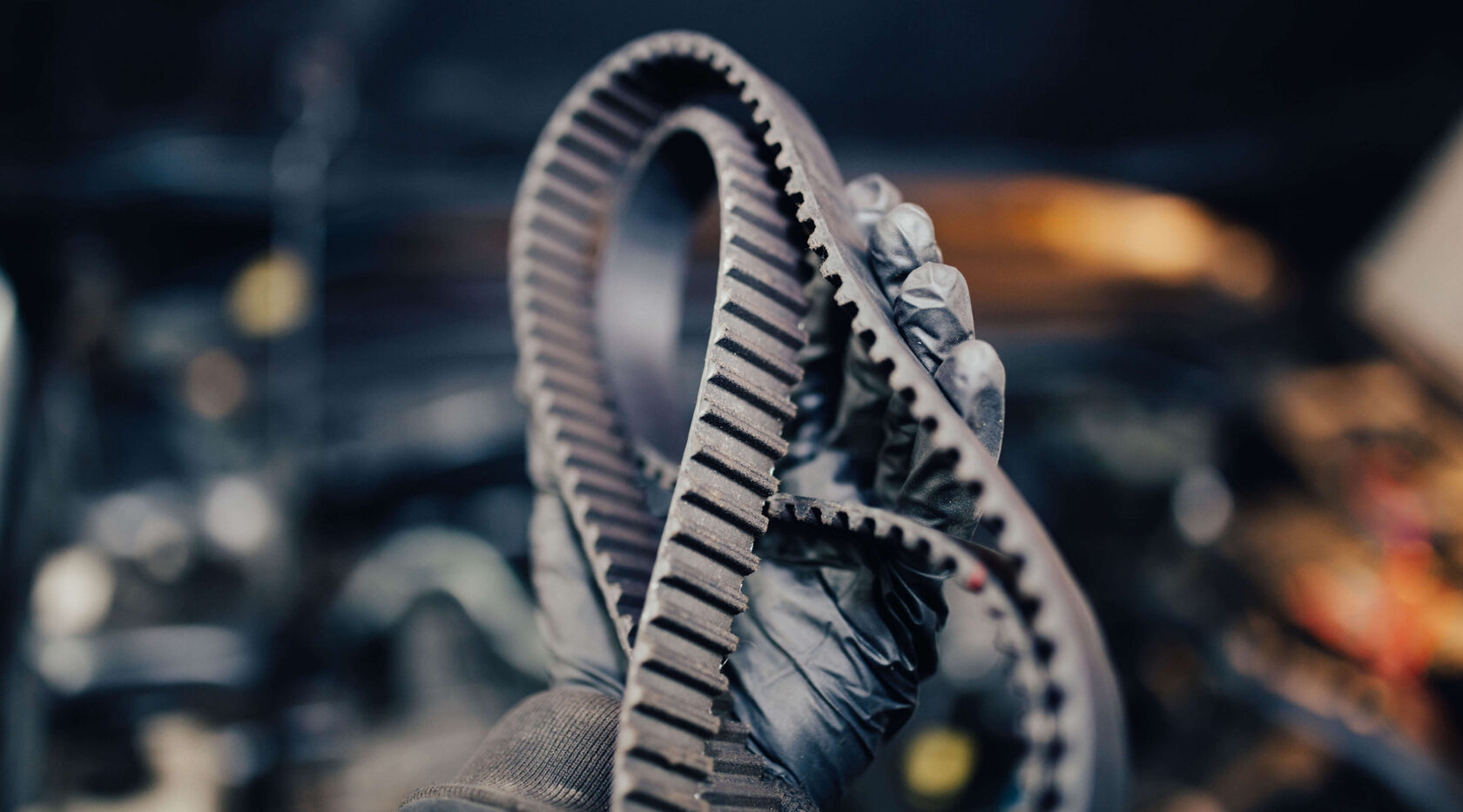

Rozvodový řemen (rozvodový řemen) zajišťuje synchronizovaný chod klikového a vačkového hřídele. Ventily se otevírají a zavírají ve správný čas, který odpovídá konkrétní poloze pístu. Mechanismus distribuce plynu reguluje včasnou dodávku směsi vzduch-palivo a odvod výfukových plynů výfukovým systémem. Vizuálně je řemen uzavřený prstenec s příčnými zuby, které přenášejí krouticí moment a zcela eliminují prokluz.

Princip činnosti rozvodového řemene

Provoz spalovacího motoru je založen na expanzi zahřátých plynů při pohybu pístu. Všechny práce lze rozdělit do 4 fází:

• Přívod směsi vzduch-palivo
• Stlačení a zapálení směsi
• Pracovní zdvih
• Výstup výfukových plynů

K přívodu paliva dochází v důsledku pohybu klikového hřídele, který přenese svou sílu na píst a ten se začne pohybovat shora dolů. Při pohybu pístu se současně otevírá sací ventil a směs vzduchu a paliva je vstřikována do spalovací komory válce, načež se ventil uzavře. V tomto případě se klikový hřídel otočí o 180 stupňů ze své výchozí polohy.

Stlačení a zapálení směsi

Po dosažení spodního bodu píst změní svůj směr a v tomto okamžiku je směs vzduchu a paliva stlačena ve válci. Když se píst dostane do svého nejvyššího bodu, kompresní fáze končí. Během této doby se klikový hřídel otočí o 360 stupňů.

Pracovní zdvih

Když je píst v nejvyšším bodě válce, směs vzduchu a paliva je zapálena zapalovacími svíčkami. Plyny vznikající při spalování směsi vzduch-palivo vyvíjejí obrovský tlak na píst a v okamžiku maximální komprese se začne pohybovat ke spodnímu bodu válce. Tento pohyb se nazývá pracovní zdvih. Když je dosaženo spodního bodu, považuje se fáze elektrického zdvihu za dokončenou.

Výstup výfukových plynů

Klikový hřídel působí silou na píst a způsobuje jeho pohyb do nejvyššího bodu válce. Současně se otevře výfukový ventil a spalovací prostor válce se zbaví plynů, které vznikly po spálení směsi vzduch-palivo. Po dosažení nejvyššího bodu se píst začne pohybovat směrem dolů. Když dosáhne spodního bodu, pracovní fáze výfukových plynů je považována za dokončenou a během této doby se klikový hřídel otočí o 720 stupňů ze své výchozí polohy.

<strong>Zlomený pás</strong>

Následky prasknutí mohou být různé, od jednoduché výměny řemene až po nákladné opravy motoru a obnovu mechanismu rozvodu plynu.

Za prvé, motor přestane fungovat, ale to je v této situaci nejnebezpečnější. Přetržený rozvodový řemen může vést k desynchronizaci časování ventilů, protože i po přestávce se hřídele dále pohybují setrvačností: klikový hřídel pokračuje v pohybu pístů a vačkové hřídele otevírají ventily. Pokud v tomto případě dojde k narušení zdvihů klikového hřídele, dojde ke kolizi pístu s otevřeným ventilem. Výsledek: poškození pístů a ohnutí ventilů.

Rozvodový řemen, který praskne při vysoké rychlosti, může způsobit ohnutí všech 16 ventilů, poškození pouzder a průnik šrapnelu do pístů. V tomto případě bude oprava pohonné jednotky stát pořádnou částku.

Jak jistě chápete, rozvodový řemen rozhodně není náhradní díl, na kterém byste měli šetřit. Určitě sledujte najeté kilometry svého vozu, abyste nepřehlédli značku regulované výměny řemene a kupujte pouze kvalitní náhradní díly, které vydrží po celou uvedenou dobu.

Kdy vyměnit rozvodový řemen

Nelze jednoznačně odpovědět, jak dlouho trvá výměna rozvodového řemene. Některé pásy vydrží pouze 60.000 5 kilometrů nebo 100.000 let, zatímco jiné vydrží více než 10 95.000 kilometrů nebo 75.000 let provozu. Například životnost řemenů Toyota, BMW, Volkswagen, Mazda a Nissan – 90.000 120.000 km, Hyundai – 115.000 120.000 km, KIA – XNUMX XNUMX km, Audi a Renault – XNUMX XNUMX km, Daewoo – XNUMX XNUMX km; a Renault, Audi a Honda – XNUMX XNUMX km. Přesné informace naleznete v technické dokumentaci ke konkrétnímu modelu vozu.

Načasování výměny rozvodového řemene je přísně regulováno a specifikováno v návodu k obsluze pro každé konkrétní vozidlo. Pokud však budete slepě dodržovat doporučení výrobce, nemusíte si všimnout hrozícího problému, který povede k drahým opravám motoru. Podívejme se na řadu příznaků, které naznačují, že se rozvodový řemen stal nepoužitelným a je čas jej vyměnit.

1. Pás je starý

Nelze se spoléhat pouze na ujeté kilometry. Důležitou roli při provozu pásu hraje jeho „stáří“ a provozní podmínky. Průměrná životnost je 5 let. Poté pás začne vykazovat známky stárnutí. Minimálně můžete provést vizuální kontrolu závad.

2. Stopy kapaliny

U mnoha automobilů rozvodový řemen otáčí čerpadlem chladicí kapaliny, a pokud se na něm objeví stopy oleje nebo nemrznoucí směsi, je třeba jej urychleně vyměnit. Pás musí zůstat suchý, protože jej technické kapaliny poškozují.

3. Cizí zvuky a cvakání v motoru

Silně opotřebovaný a natažený řemen se může odírat o jiné díly a způsobovat šoupání nebo cvakání při běžícím motoru. Čím vyšší jsou otáčky motoru, tím častěji se objevuje.

4. Problémy se startováním motoru, nízký výkon

Opotřebení rozvodového řemene může způsobit vyskočení jednoho zubu a pak se pokazí nastavení zapalování. Motor se bude obtížně startovat a jeho spuštění bude provázet vibrace a přerušení provozu.

5. Kouř z výfukového potrubí

Pokud je rozvodový řemen vadný, směs v motoru zcela neshoří, což vede ke zničení nebo roztavení katalyzátoru. V tomto případě část nespotřebovaného paliva pronikne do výfukového systému, což má za následek překročení přípustné teploty. Výfuk doprovází praskavé zvuky a černý kouř z potrubí.

6. Motor nestartuje, ale startér se točí naprázdno

Pokud se startér točí normálně, ale motor odmítne nastartovat, pravděpodobně se vám zlomil řemen. Kvůli přetrženému řemenu by se mohly ventily srazit s písty a ohnout se. Po prasknutí rozvodového řemene je nutné provést kontrolu a opravu.

7. Vizuální deformace, trhliny a oděrky

Pokud dojde k vizuálním deformacím (praskliny, oděrky, praskání), je lepší vyměnit řemen za nový. Pro kontrolu může být nutné odstranit ochranný kryt nebo rozebrat část motoru.

Jak vybrat kvalitní rozvodový řemen

Rozvodový řemen je velmi důležitou součástí, na které závisí dlouhý a bezproblémový chod motoru, takže jeho nákup je třeba brát velmi vážně. Sortiment různých značek je poměrně široký, může se lišit jak cenou, tak kvalitou. Za zmínku stojí, že není vůbec nutné kupovat pouze originální pásy. Faktem je, že samotné automobilky poměrně často mění dodavatele. Dnes si na auta instalují jednu značku jako originální řemen a zítra možná začnou montovat jinou.

Při výběru byste se měli spolehnout na následující body:

1. Technické vlastnosti řemene. Díl musí svými parametry odpovídat originálu. Nejprve se musíte podívat na číslo výrobku pásu, které je uvedeno v popisu a aplikováno na samotný pás. Všechny značky označují své produkty.

2. Poměr cena/kvalita. Nejčastěji je původní pás dražší, takže má smysl koupit vysoce kvalitní, ale levný analog. Také se nevyplatí kupovat pásy, které jsou příliš levné, je nejlepší zaměřit se na střední cenový segment;

Jak vyměnit rozvodový řemen

Výměna rozvodového řemene je složitý úkol, který vyžaduje částečnou demontáž motoru a příslušenství, přesné vyrovnání značek na řemenicích a správné nastavení napínáku. Nedoporučuje se to dělat sami bez potřebných znalostí a dovedností. Je lepší kontaktovat autorizovaný autoservis, kde se vše udělá rychle a efektivně. Touha ušetřit peníze může vést k nesprávné instalaci nebo nedostatečnému napnutí řemenu, což nakonec způsobí vážné poškození vozu.

Při výměně rozvodového řemene se nejčastěji současně mění i vodicí a napínací kladky. Protože je vizuálně obtížné posoudit stupeň opotřebení válců, jejich životnost se rovná životnosti řemene. Při výměně věnujte zvláštní pozornost stavu vodní pumpy. V případě pochybností by měl být také vyměněn.

Přesný sled prací závisí na konkrétním modelu vozu a obecně vypadá takto:

1. Před vyjmutím terminálu z baterie a vypnutím napájení vozu si přečtěte „Návod k obsluze a opravám“ vozu. U některých vozů není možné odpojit terminál od baterie, protože úpravy v elektronickém řídicím systému jsou resetovány. Pak budete muset pracovat s autem bez pohonu. V ostatních případech: zvedněte kapotu a odpojte záporný pól baterie (klíč zapalování musí být vypnutý).

2. Demontujte z vozu pravé přední kolo, vložku podběhu, zámek a ochranu, pokud překážejí v přístupu ke řemenici klikového hřídele.

3. Chcete-li získat přístup ke krytu skříně, odstraňte nebo přesuňte na stranu všechny jednotky, které brání provozu. V závislosti na modelu vozu je někdy nutné demontovat: řemen alternátoru, řemen příslušenství, alternátor, nádržku kapaliny posilovače řízení, adsorbér, čerpadlo posilovače řízení, nádržku chladicího systému, držák klimatizace, mezichladič , nasávání vzduchu atd. Přesný seznam náhradních dílů naleznete v servisní příručce k vozidlu.

4. Odstraňte ochranné kryty a kryty, které zakrývají rozvodový řemen.

5. Vyrovnejte značky na tělese motoru a značky na řemenicích klikového hřídele a vačkového hřídele. U 8ventilového motoru je jeden vačkový hřídel, u 16ventilového motoru jsou vačkové hřídele dva. Klikovým hřídelem můžete otáčet pomocí nástrčného klíče nebo klíče pomocí šroubů klikového hřídele nebo otáčením kola při řazení převodovky na 5. rychlostní stupeň.

6. Po sejmutí řemene zafixujte polohu řemenic klikového a vačkového hřídele způsob a nástroj upevnění závisí na motoru vašeho vozu.

7. Pomocí nástrčného nebo šestihranného klíče povolte matici napínací kladky a poté uvolněte napnutí řemenu, dokud jej nebude možné sejmout.

8. Odstraňte opotřebovaný řemen a zkontrolujte, zda na něm nejsou skvrny od oleje a nemrznoucí směsi.

9. Odšroubujte upevňovací šrouby, vyjměte a vyměňte napínací a vodicí válečky. Pokud se rozhodnete jej vyměnit, nainstalujte nové vodní čerpadlo.

10. Nainstalujte nový řemen jeho umístěním přes ozubené kolo klikového hřídele, na opěrný válec, na ozubené kolo jednoho nebo dvou vačkových hřídelů a poté na ozubené kolo čerpadla. Při instalaci pásu nenarušujte polohu značek.

11. Vložte speciální nastavovací klíč do otvorů na napínacím válečku a otáčejte, dokud nedosáhnete požadovaného napětí.

12. Přidržte válec klíčem a zajistěte jeho polohu utažením upevňovacího šroubu až na doraz.

13. Otočte klikovým hřídelem o dvě otáčky a zkontrolujte polohu všech značek.

14. Všechny demontované jednotky nainstalujeme v opačném pořadí a vrátíme záporný pól baterie na své místo.

15. Nastartujte vůz a zkontrolujte: neměli byste pozorovat žádné cizí zvuky. Pokud se ozve hučení nebo pískání, znamená to, že pás je příliš napnutý a je třeba jej trochu povolit. Pokud po výměně auto špatně táhne, motor běží na volnoběh nerovnoměrně nebo je patrný černý výfuk, pak byly značky nastaveny špatně. Pokud pozorujete takový problém, budete muset řemen znovu nainstalovat.
