Sériové a paralelní zapojení zásuvek

Začátečníci při práci s elektrickými sítěmi se setkávají s mnoha specifickými pojmy a jeden z nich se týká připojování zásuvek. Aby toto zařízení bylo funkční, musí být připojeno k hlavnímu zdroji elektrické energie. Jako spojovací vedení se používá napájecí kabel, který je položen podle konkrétního vzoru. S takovým úkolem se mohou vyrovnat pouze profesionální specialisté, protože v této věci existuje poměrně mnoho přísných pravidel a technických norem. Hlavní rys pokládky napájecího kabelu se týká toho, jak bude drát položen. Obecná schémata se používají jak u běžných uzlů, tak u návrhářských modelů. Tak, retro zásuvky se může vzhledově značně lišit od běžných uzlů, ale schémata zapojení budou stejná.

Paralelní připojení

Schéma paralelního připojení je jedním z nejjednodušších způsobů organizace elektrické sítě v domě. Zvláštností této metody je, že pro každý uzel je provedeno samostatné kabelové připojení pro fázi a nulový vodič. V tomto případě může být umístění kabelu libovolné, ale každý bod je připojen k hlavnímu zdroji prostřednictvím dvou silových vedení. Například při instalaci více než tří zásuvek v místnosti má každá z nich svou vlastní trasu sestávající ze dvou vodičů. Tento způsob autonomního připojení má jednu důležitou výhodu – porucha jednoho vývodu nijak neovlivňuje provoz ostatních vývodů. Navíc každý přijímá proud o síle uvedené v hlavním zdroji, takže nejsou žádné problémy s výběrem, kam zařízení připojit.

Sériové připojení

Jedná se o další způsob pokládání silových kabelů, který má pragmatičtější přístup. Z hlavního zdroje jsou vyvedeny dva napájecí kabely – jeden pro fázi, druhý pro nulu. Poté se každý z vodičů postupně připojí ke každému výstupu a znovu se z něj připojí k dalšímu. Hlavní výhodou tohoto přístupu je jeho jednoduchost, protože vedení jednoho drátu do všech bodů je mnohem jednodušší než pokládání samostatných linek z každého uzlu. Poškození drátu na jednom vývodu však nevyhnutelně vede k tomu, že všechny ostatní přestanou fungovat.

Měli byste také pamatovat na to, že celkový proud všech zásuvek se bude rovnat proudu zdroje, takže ke každému uzlu nebudete moci připojit zařízení s vysokým výkonem. Podle norem se pomocí tohoto schématu nedoporučuje připojit více než tři zásuvky, protože proudová síla výrazně klesá a funkčnost napájecí sítě je výrazně snížena.

Obě možnosti mají své nevýhody i výhody. Z tohoto důvodu se řemeslníci často uchylují ke smíšenému schématu připojení, když se používají oba přístupy. V tomto případě si některé zásuvky udržují autonomní připojení, zatímco ostatní jsou připojeny do jediné sítě.

Který způsob je lepší

Otázka, která metoda připojení je účinnější, trápí každého začínajícího elektrikáře. Na jedné straně je bezpečnější vést napájecí vodiče z každé zásuvky ke zdroji energie, ale s tímto přístupem budete muset této záležitosti věnovat spoustu času a vytvořit složitou trasu pro každou linku. Doma se přitom ne vždy používá pouze výkonné zařízení, které vyžaduje maximální proud, ve většině případů si vystačíte se sníženými parametry sítě.

Většina zkušených elektrikářů se přiklání k názoru, že smíšený přístup bude nejúčinnější pro mistra i majitele. Pokud jsou instalovány více než dva výstupy, jeden uzel bude mít svou vlastní autonomní páteř. Vytvoříte tak zásuvku pro výkonná zařízení a několik uzlů pro méně náročná zařízení.

V kuchyni bývá elektrický sporák nebo trouba napojena přes samostatnou linku, ale kromě tohoto vybavení se zde používá mnoho dalších spotřebičů. Pro ně je instalován samostatný panel s několika napájecími vstupy, které odebírají proud z jednoho vodiče. Podobným způsobem je problém řešen i v ostatních místnostech. Topný kotel vyžaduje samostatné napájení, ale pro ostatní malou elektriku je vhodná zásuvka s paralelním elektrickým vedením. Tato metoda se používá nejčastěji, protože má výhody obou možností, ale postrádá jejich nevýhody. Je však důležité, aby si majitelé domů pamatovali, že v bodech paralelního obvodu síla proudu nepřekračuje hodnoty zdroje, takže celkové zatížení musí být také srovnatelné s těmito hodnotami.

Použití konektorů

Kromě standardních možností připojení mohou elektrikáři používat moderní zařízení, která zjednodušují organizaci napájecí jednotky. Při instalaci zásuvkového panelu se tedy používá konektor, který výrazně zjednodušuje pokládání kabelů. Napájecí kabel od zdroje se připojuje do jedné ze zásuvek, která je zároveň konektorem. Následující zásuvky budou napájeny z první zásuvkové krabice, která je připojena k panelu, ale není třeba pokládat další vedení. Samotné zařízení má přípojky, které vedou proud dále od první zásuvky. Jedná se o poměrně efektivní způsob organizace sítě, když je potřeba několik zásuvek najednou. Vytvoříte bezpečné, samostatné připojení, ale nemusíte plýtvat dráty a navrhovat trasu pro každou zásuvku. Celkový výkon zařízení samozřejmě klesá, ale jako doplňkový zdroj elektrické energie je tato možnost ve všech ohledech vhodná.

Instalace zásuvek do zásuvkové krabice sama o sobě není složitý úkol. Mnohem zajímavější je porozumět schématům zapojení těchto zásuvek v elektrické síti. V současné době se při instalaci domácí zásuvkové sítě používají dva způsoby připojení zásuvek – hvězdicová, jinak radiální, nebo kabel. Při radiální metodě jsou zásuvky připojeny v samostatných řadách ke spojovací krabici a u metody daisy chain jsou zásuvky zapojeny sériově do jedné linky (hlavní).

Pokud se zdá, že s radiálním obvodem je vše jasné, pak propojení zásuvek kabelem stále nechává pro některé otázky. Ale možná, pojďme okamžitě odpovědět na otázku položenou v záhlaví článku. Zásuvky můžete propojit kabelem! Regulační dokumentace tuto metodu nezakazuje. Ale jak je v takových případech zvykem říkat, existují nuance a o nich později.

Nejprve o výhodách a nevýhodách. Mezi výhody radiálního připojení patří bezpodmínečná spolehlivost a elektrická bezpečnost, stejně jako možnost připojení jednotlivých výkonných spotřebičů. Existuje pouze jedna významná nevýhoda – obecné zvýšení nákladů, vedlejší – nutnost vypracovat trasy, podmínky pokládky, připravit drážky, kanály nebo jejich rozšíření.

Při připojení zásuvky kabelem je vše přesně naopak. Spolehlivost a bezpečnost systému klesá, instalace zlevňuje. V tomto případě je zapotřebí mnohem méně drátu a je snazší určit trasu. Je pravda, že již budete muset odhadnout pravděpodobné celkové zatížení, které bude spotřebováno, když jsou všechny zásuvky použity současně. A toto zatížení by nemělo překročit dlouhodobě přípustný proud kabelu společného se zásuvkami. Ve skutečnosti je tato metoda vhodná při použití pouze nízkoenergetických a dočasných spotřebitelů v této řadě – TV, vysoušeč vlasů, počítač, vysavač, napájecí zdroje nabíječky atd.

v čem je háček? Při zajištění elektrické bezpečnosti. PUE nám v odstavci 17.144 jasně říká, že připojení jakékoli otevřené vodivé části elektrické instalace k uzemňovacímu vodiči musí být provedeno odbočkou a sériové připojení je zakázáno. Ale konstrukce zásuvek je taková, že můžete snadno upnout dva vodiče pod jeden kontakt. Zdálo by se – připojte jeden vodič z napájecího vedení, protáhněte druhý ze stejného kontaktu do další zásuvky a nejsou žádné problémy.

U fázových a nulových vodičů je to nejvhodnější možnost. Pokud náhle dojde k přerušení jejich obvodu, okamžitě to předpokládáme z nefunkčních elektrických spotřebičů. Pokud však dojde k přerušení zemnícího obvodu, není možné o tom vědět.

Pokud je například zemnící kontakt na první zásuvce v pořadí oslaben, zemnící vodič vypadne ze svorky, další zásuvky v řadě zůstanou zaručeně bez ochranného uzemnění.

To se může stát, pokud například zásuvka visí a vypadne ze zásuvky. Když se napětí objeví na krytu jakéhokoli domácího elektrického přijímače, objeví se na krytech dalších zařízení připojených v tomto okamžiku v této části obvodu. A UDT nebude moci fungovat, dokud se nedotkneme. Pokud je takto provedeno spojení dvou zásuvek, zejména spárovaných, je to jedna věc. Co když jsou absolutně všechny zásuvky v jedné místnosti? Dále není třeba pokračovat.

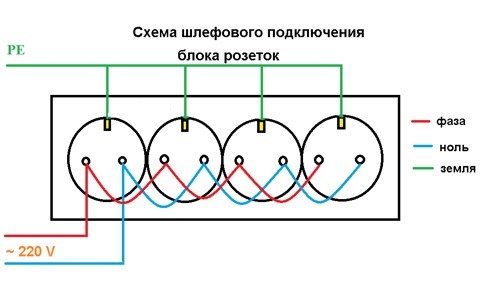

Proto je správné propojit zásuvku s odbočkou, aby byla zajištěna kontinuita zemnícího obvodu. Nejlepší je provést tato spojení nejspolehlivějším způsobem – nerozebíratelně. A to jsou svařované nebo lisované spoje v souladu s GOST 10434-82 a SP 76.13330.2016. V praxi je nejpohodlnější provádět je zalisováním ve spojovací objímce.

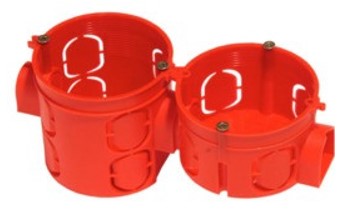

Stejné větve mohou být v případě potřeby vytvořeny pro fázové a nulové vodiče. V souladu s tím jsou volné konce větví připojeny k zásuvkovým svorkám a samotná zásuvka je instalována do zásuvky. V tomto případě se musíte předem postarat o výběr zásuvkových krabic se zvýšenou hloubkou, aby byl za zásuvkovým mechanismem volný prostor pro položení provedených spojů.

Pokud bylo takové rozhodnutí učiněno, nebude pro vás implementace řetězové metody připojení zásuvek obtížná. Ale musíte to udělat správně! Náklady na výrobu větví budou minimální. Ale co je nejdůležitější a prioritou, je bezpečnost vašich blízkých i vás samotných.
