Ahoj! Opravdu potřebuji poradit. Plovoucí potěr v bytě 70 m4, tloušťka od 7 cm do 4 cm Na spodní straně je zvukotěsný podklad Technoelast akustický super, tloušťka 12 mm. Základy jsou betonové, dům je monolitický. Další bude překližka s lepidlem a šrouby, pak parketové desky. Potíž je v tom, že dělníci zapomněli vyztužit potěr!! Potěr je na svém místě XNUMX dní, žádné praskliny. Otázka: Četl jsem, že pro plovoucí potěr je nutná výztuž. Nyní donutit dělníky, aby vše odstranili a znovu naplnili? V potěru je spousta vlnitých a topných trubek, je děsivé je poškodit. Nebo zariskovat a nechat to tak, ale po jaké době a jak zkontrolovat, že je vše v pořádku, a zhruba řečeno, nedostatek výztuže lze považovat za nedůležitý? Poté můžete bezpečně začít pokládat překližku pod parketovou desku.

Jevgenij78

19.05.2018 ve 15:11:28

pro byt není vyztužení tak důležité, za předpokladu, že je potěr správně nalit, stačí M-300, ale připevnění překližky k potěru, pokud je mnoho drátů a topení, může způsobit problémy, pokud se posádka náhle změní. , vše je potřeba nafotit, svinovacím metrem .rozhodně nepůjde ze stejných důvodů vyndat trubky a dráty, pak se bude muset překližka po úplném vyschnutí bezpečně položit potěry a samozřejmě pokud nepraská.

tel. 8 905 530 42 54

Jekatěrina

19.05.2018 ve 15:26:06

Děkuji za odpověď. Ano, byl použit pískový beton M-300. Udělal jsem fotky, plus video. Pravda, bez rulety (((

Chápu to správně, že pokud po 1,5 měsíci nejsou žádné praskliny, tak můžeme říci, že pracovníci mohou tuto chybu odpustit a klidně spát?

Jevgenij78

19.05.2018 ve 15:54:34

Nejedná se o zárubeň, pokud je potěr hladký a bez prasklin, je to jedna z možností potěru.

tel. 8 905 530 42 54

Šedá

19.05.2018 ve 16:42:52

Ekaterina napsal: dělníci zapomněli zpevnit potěr!!

Evgeniy78 napsal: toto není joint

Pokud slíbili, že to posílí, ale ve skutečnosti zapomněli, pak je to zádrhel. ale v podstatě samozřejmě. To je v pořádku.

Ekaterina napsal: Chápu správně, že pokud po 1,5 měsíci nejsou žádné praskliny, pak

Pokud se po týdnu objeví trhlina, ale ne skrz, a při chůzi se v tomto místě nepohybuje, můžeme předpokládat, že je to normální.

Jekatěrina

19.05.2018 ve 16:50:18

Gray napsal: Jistě. To je v pořádku

Děkuji, uklidnil jsi mě. Pak to budu sledovat do 1,5 měsíce – pak vám dovolím překližku odložit)

Šedá

19.05.2018 ve 16:54:34

Ekaterina napsal: Pak se budu stále dívat do 1,5 měsíce

Co je tam k vidění, můj Bože! Krymský most nebyl tolik vidět. hotovo – naťukáno – jdeme na to.

Tvrdý dělník

19.05.2018 ve 16:55:05

Katherine, čtěte zde: http://masterskayapola.ru/betonnyj/armirovanie-styazhki-setkoj.html#i Vyztužení potěru se provádí „mokrou“ nebo „polosuchou“ technologií. Mám podezření, že ten váš je „mokrý“. Vrstva 4 cm nebo více je příliš malá. 5 – 7 cm je lepší. Je důležité, jaký druh pískového betonu byl použit? Pamatujete si název značky? Kvalita se u jednotlivých výrobců liší. Také potěr DSP je třeba navlhčit (!) Jednou za 5-6 dní prolít vodou a zakrýt polyethylenem, aby se zabránilo odpařování vlhkosti. Protože za 10 dní CPS získá pouze 70 % své síly a ve zbývajících 18 dnech dalších 30 % své síly. Celý cyklus je 28 dní, ne měsíc a půl. Pokud není vlhkost, proces se zastaví. Potěr matně vyschne a nezíská předepsanou pevnost M 300. To je velmi důležité. Takže urychleně přijměte opatření na zvlhčení (!) Bez vyztužení to nelze napravit, ale můžete ji zvlhčit. A na to navázat. Za měsíc bych nalil samonivelační podlahu podél majáků vrstvou 2 cm pro větší spolehlivost a aby se předešlo problémům při připevňování překližky k podlaze.

Práce bez umění je barbarství!

Vyztužení cihelného zdiva se provádí pro zvýšení pevnosti konstrukcí od tlakového a tahového zatížení. Výztuž zabrání praskání stěn nejen tlakem budovy, ale také negativními faktory prostředí – nadzvedávání půdy, teplotní změny, seismická aktivita atd.

Normativní základ

1. SP 15.13330.2012 “Kamenné a armované kamenné konstrukce” je hlavním dokumentem pro projektování.
2. SP 70.13330.2012 “Nosné a obepínající konstrukce” – popisuje organizaci a technologie výstavby z různých materiálů.
3. SP 96.13330.2016 “Vyztužené cementové struktury” – reguluje výztuž včetně použití kompozitních sítí.
4. GOST R 57347-2016 “Železobetonové a cementové stavební konstrukce” – popisuje obecné požadavky na konstrukce s výztužnými prvky.
5. GOST 10922-2012 “Výztuže a vložené výrobky, jejich svarové spoje pro železobetonové konstrukce” – upravuje svářečské práce při instalaci výztužných sítí a rámů.

Tyto normy a předpisy pokrývají různé aspekty navrhování a montáže vyztuženého zdiva a odpovídají na otázku: „Je nutné vyztužování zdiva ve specifických případech?

Účel zesílení

Schopnost výztužných prvků odolávat protahování a zabraňovat destrukci ohýbaných cihel se aktivně využívá ve stavební praxi. Výztuž zvyšuje odolnost zdiva proti zatížení tíhou podlah, účinkům větru, seismické aktivitě a dalšímu mechanickému namáhání.

Vyztužená stěna má větší tuhost, což je důležité zejména u výškových budov a konstrukcí, kde je vyžadována zvláštní odolnost proti horizontálnímu zatížení. Vyztužení dlouhých konstrukčních prvků snižuje riziko průhybů a deformací.

Vzhledem k tomu, že cihlové zdivo podléhá tvorbě mikrotrhlin v důsledku smršťování malty a kolísání teploty, vyztužení podporuje rovnoměrné rozložení sil ve zdivu, což snižuje riziko místní destrukce.

Kdy je nutné vyztužovat zdivo?

Posílení je nutné v následujících případech:

• při stavbě na nestabilních půdách;
• při výstavbě vysoce zatížených budov;
• pokud potřebujete spojit novou budovu se starou;
• při výstavbě v seismicky zranitelných oblastech;
• při výstavbě tenkých svislých konstrukcí včetně polozděných zdí;
• pokud potřebujete vytvořit zesílené uzly, když nedochází k podvázání švů;
• k posílení oblastí dveřních a okenních otvorů;
• při použití méně kvalitních a použitých materiálů, jako jsou lámané cihly.

Vyztužení cihelného zdiva se provádí prvky vyrobenými z kombinací cihel a jiných materiálů, jako je škvárová tvárnice nebo beton. Ve spojích různých zděných konstrukcí zabraňuje výztuž vzniku trhlin, které vznikají v důsledku rozdílů v koeficientech tepelné roztažnosti. Vyztužené jsou i větrací šachty umístěné mezi lícovou cihlou a hlavní stěnou.

Ve stavebnictví se používají tři typy vyztužení cihelného zdiva: příčné, podélné a svislé.

Použití různých metod zajišťuje rovnoměrné rozložení deformačních sil napříč částmi konstrukcí.

Co se používá na vyztužení cihel?

Výběr materiálu závisí na typu výztuže.

• pro příčná výztuž použijte pletiva z drátu taženého za studena typu B-1, VR-1 (B500) o průměru větším než 3 mm.
• pro podélné vyztužení používají se tyče tříd AI (A240) a AII (A300) a ocelová výztuž o průměru nejméně 6 mm, pokud se tyče protínají uvnitř švů.

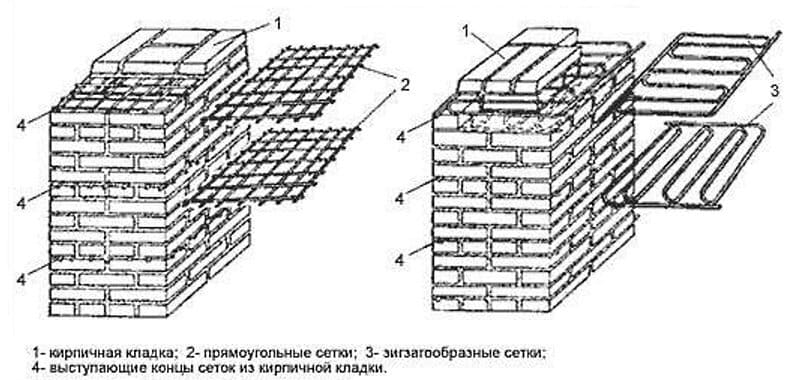

Výztužné sítě se vyrábí se čtvercovými buňkami, strana čtverce je 3-12 cm, klikatá oka se vyrábí z drátu, jehož průměr začíná od 5 mm.

pro podélné vyztužení používají se prvky od Ø8 mm pro stlačené tyče a od Ø3 mm pro tažené.

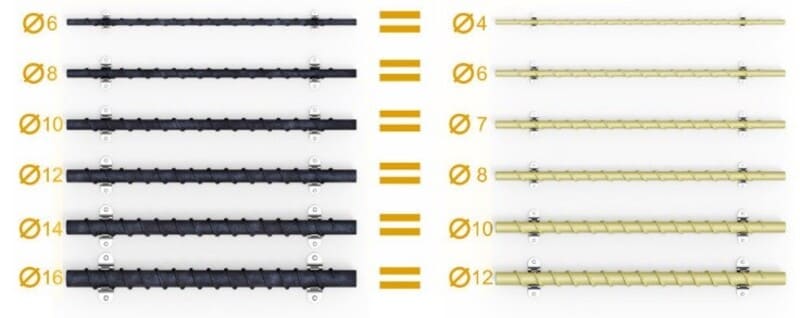

V poslední době se používají k posilování kompozitní výztuž a síťovina. Je to lehký, trvanlivý, korozivzdorný a ekonomický materiál, který je v mnoha vlastnostech lepší než kov. Například výztužné tyče ze skleněných vláken vydrží stejné zatížení jako kovové tyče o menším průměru.

Výběr materiálu a způsobu vyztužení se určuje ve fázi návrhu v souladu se stavebními předpisy a také výsledky inženýrských výpočtů.

Obecné požadavky na vyztužení cihelného zdiva

Zpevnění zdiva se provádí podle pravidel:

1. Vzdálenost mezi řadami výztuže by měla být 40-60 cm, v závislosti na vypočteném zatížení a požadavcích projektu. U důležitých konstrukcí lze krok snížit na 20-30 cm.
2. Výztužné prvky se pokládají každých 2-5 řad.
3. Síť nebo výztuž je namontována ve švech a výztužný prvek musí být zcela ponořen do roztoku, který se nachází ve středu švu, jehož minimální výška je 10 mm.

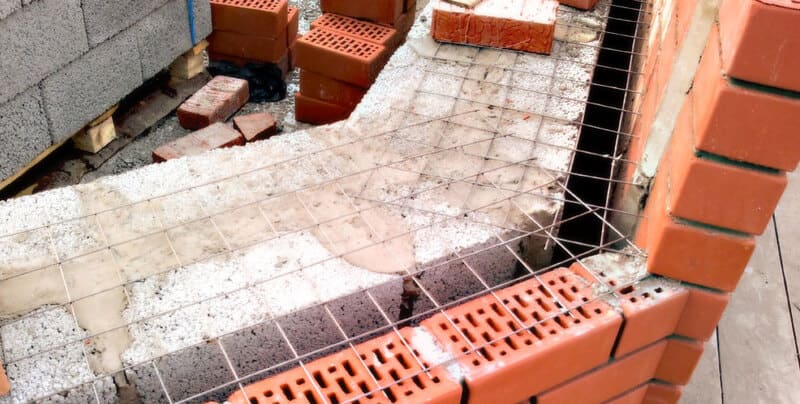

4. Při vyztužení sítí by měla zcela pokrýt šířku stěny a buňky jsou vyplněny maltou.
5. Po dokončení práce se vyčnívající části pletiva nebo výztuže utěsní maltou.
6. Kovové výztužné materiály, zejména na koncích, musí být potaženy antikorozními směsmi. Kompozitní materiály nevyžadují další ochranu.
7. U příček, které nepodléhají velkému zatížení, lze výztuž vyloučit, pokud je výška příčky do 1,5 m a tloušťka 9 cm, nebo výška do 1,8 m při tloušťce 12 cm.
8. U svislé výztuže musí být výztuž umístěna přísně svisle a připevněna k základu.

Technologie provádění armování zdiva a výpočty

Podélná výztuž se používá ke zpevnění tenkých stěn, vysokých úzkých sloupů a konstrukcí vystavených vibracím.

Výztuž může být umístěna uvnitř nebo vně zdiva, síť – uvnitř.

Pro vnitřní instalaci jsou vytvořeny speciální drážky pro výztuž a vnější tyče jsou zapuštěny do roztoku.

Podélné tyče jsou spojeny speciálními svorkami do mřížky. Při zpevňování cihelného zdiva zvenčí je vzdálenost mezi svorkami udržována nejvýše 15 průměrů tyčí pro stlačené konstrukce (každé 2-3 řady); ne více než 80 průměrů pro tažené konstrukce (maximálně 0,5 m).

Ve vnitřní výztuži jsou třmínky umístěny ve vzdálenosti minimálně 25 průměrů tyče od sebe.

Ochranná vrstva roztoku pro místnosti s normálním mikroklimatem je 0,1-1,2 cm Pro vlhké a mokré místnosti by měla být tato hodnota zvýšena na 0,3 cm.

Mezi podélnými pruty je položena vzdálenost až 8h, kde h je tloušťka stěny. Přípustné procento podélné výztuže v stlačených prutech je menší než 0,1% a v tažených prutech – 0,05%.

Procento lze určit pomocí vzorce:

kde μ je procento; Va – objem výztuže; Vк – objem zdiva.

Pro mřížky s obdélníkovými buňkami je vzorec jiný:

kde μ je procento; fа — průřez výztuže; c — strana čtverce buňky; s — vzdálenost mezi mřížkami na výšku.

Příčná výztuž se používá, když není možné použít vysoce kvalitní materiály.

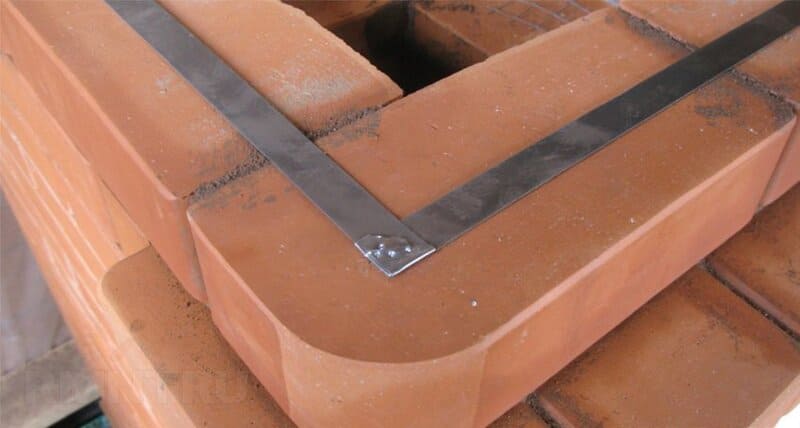

Podle pravidel se 1/4 zděné příčky vyztužují ocelovými pásy, jejichž tloušťka je 1,5–2,5 mm, nebo armovacími tyčemi o průměru 6 mm.

Na otázku: „Po kolika řadách se má provést výztuž?“ předpis uvádí: každých 6. Pokud je tloušťka příčky půl cihly a její délka přesahuje 3 metry, pak se výztuž provádí každých 5 řad vodorovných švů a okraje výztuže jsou upevněny v nosných stěnách.

Pokud se meziprostorové příčky zřizují později, pak se do nosných prvků ukládají výztužné pruty o průměru 6 mm, jejichž část se následně montuje do spár zdiva osazované příčky. Vzdálenost mezi takovými tyčemi by neměla přesáhnout 2 m na výšku. Maximální délka konců výztuže položené v konstrukci není větší než 1 metr.

Výztuž se také používá k vytvoření běžných překladů v cihlových stěnách, ale zde je důležité pečlivě vyplnit všechny švy. Výška překladu je 5-6 řad zdiva a délka je 50 cm na každou stranu otvoru plus šířka samotného otvoru.

Pokládka začíná umístěním výztuže (Ø 5-6 mm) nebo ocelového pásu. Na každou polovinu cihly připadá 1 tyč. Od okraje otvoru se výztuž zapustí do zdiva minimálně o 25 cm.

Při spojování sítí by přesah jejich konců neměl být menší než 15 cm Vzdálenost mezi výztužnými sítěmi závisí na typu cihly:

• pro hlínu 4-5 řádků;
• pro zahuštěné 3-4 řádky;
• pro keramiku 2-3 řady.

Zděné sloupy mohou být vyztuženy kovovými pouzdry, táhly, spojovány sponami do čtverce nebo obdélníku. Navrch se také nanese vrstva betonu nebo malty.

Díky výztužným prvkům ve zdivu funguje celá konstrukce jako jeden celek splňující požadavky na pevnost, odolnost a spolehlivost.
