RU43433U1 – Pulzátor dojícího stroje – Patenty Google

Pulzátor dojení nastavuje provozní režim dojicího stroje vytvořením potřebné pulzace sacích a kompresních zdvihů při dojení. Pulzátor vyžaduje k provozu variabilní podtlak.

Existují různé typy pulzátorů:

• regulováno
• neregulované

U nastavitelných pulzátorů můžete nastavit frekvenci pulzování, na rozdíl od neregulovaných. Vyráběné pulzátory mohou mít různé hodinové frekvence (poměry cyklů) – (50/50, 65/35, 60/40, 70/30). Nejběžnější dojicí pulzátory mají taktovací frekvenci 60/40.

Pulzátory dojení se také dělí na pulzátory párové dojení a simultánní dojicí pulzátory.

Je potřeba pochopit, že pro správnou funkci dojicího stroje musí být vybaven pulzátorem a sběračem stejného typu – tedy buď současné nebo párové dojení. V opačném případě nebude dojírna fungovat.

Pulzátory pro párové dojení

Párové pulzátory dojení pracují střídavě a aplikují podtlak pouze na jeden pár laloků vemene ze čtyř, což umožňuje ostatním dvěma lalokům odpočívat. Tento princip fungování pulzátoru zajišťuje lepší dojení a přibližuje jej co nejvíce ručnímu dojení. Přístroj je vybaven funkcí masáže předdojení vemene, která blahodárně působí na stav vemena. Správně nastavený poměr dojení a klidové fáze a stabilní frekvence pulzování zaručuje důkladné a rychlé dojení všech částí vemene.

V současné době všichni evropští a američtí farmáři používají párové dojicí pulzátory pro strojní dojení. Ale v Rusku se v posledních letech objevila tendence zvýšit používání pulzátorů pro párové dojení. A přestože náklady jsou vyšší, na rozdíl od tradičních levných analogů ruského původu, mnozí si již uvědomili, že získaný výsledek ospravedlňuje vysoké náklady na nákup pulzátorů tohoto typu. Párové dojicí pulzátory jsou navíc kompatibilní s téměř všemi dojicími stroji a dojicími stroji.

Pulzátory pro párové dojení L-80, L-02, Lt-80, L-90

Párové pulzátory dojení

Výhody spárovaného pulzátoru dojení:

• Párový pulzátor dojení zajišťuje střídavé stlačování levé a pravé čtvrti vemene během dojení, čímž se proces strojového dojení co nejvíce přibližuje přirozené produkci mléka.
• Párové pulsátory dojení poskytují rychlé a pohodlné dojení, stabilní pulsaci a tím i minimální stres pro krávu. Použití takových pulzátorů zvyšuje dojivost až o 25-30%.
• Použití pulzátorů parního dojení snižuje výskyt mastitid.
• Odpadá možnost kolísání podtlaku v komorách bradavek při dojení (žádné vodní rázy na struky vemene při změně pulzačních režimů).
• Může pracovat s jakýmkoli dojícím strojem nebo zařízením při podtlaku 42-50 kPa.
• Párový pulzátor dojení je odolnější, spolehlivější, snadno se ovládá a udržuje.

Simultánní pulzátory dojení

Pulzátory pro simultánní (synchronní) dojení jsou v Rusku nejběžnější, protože většina domácích dojicích strojů je vybavena pulzátory tohoto typu. Pulzátory synchronního dojení mají jedinou výhodu – nízkou cenu oproti párovým pulzátorům dojení.

Pulzátory pro simultánní (synchronní) dojení ADS 11.00.000 a DD 4101-11

U nás si můžete zakoupit pulzátory pro párové i současné dojení různých modifikací a cenových kategorií. K prodeji jsou pulzátory vyrobené v Rusku, Bělorusku, Turecku, Číně, Itálii, Švédsku atd.

Sekce

• Související produkty
• Dojící zařízení
• Dojící jednotky
• Lineární mlékovod (popis, náhradní díly a komponenty)
• Náhradní díly pro dojící stroje
• Dojící stroje s dodávkou
• Samostatná napáječka pro dobytek
• Napáječky pro dobytek
• Vybavení stánku
• Čerpadla a vakuové stanice
• Prací prostředky pro mlékárenský průmysl
• Čerpadla na mléko
• péče o dobytek

Číslo publikace RU43433U1 RU43433U1 RU2004132910/22U RU2004132910U RU43433U1 RU 43433 U1 RU43433 U1 RU 43433U1 RU 2004132910 U22 U2004132910 22/2004132910U RU 22 U RU2004132910 U RU 2004132910U RU 2004132910 U43433 RU1 U43433 RU 1U43433 Autorita RU Rusko Klíčová slova předchozího umění vakuová díra dojící pouzdro s konstantním podtlakem Datum dosavadního stavu techniky 1-2004-11 Číslo přihlášky RU12/2004132910U Jiné jazyky Angličtina (en) Inventor A.I. Původní pověřenec Sklyarov Státní zemědělská akademie Belgorod (Belgorodská státní zemědělská akademie) Datum priority (Datum priority je předpoklad a není právním závěrem. Společnost Google neprovedla právní analýzu a neposkytuje žádné prohlášení ohledně přesnosti uvedeného data.) 22- 2004-11 Datum podání 12-2004-11 Datum zveřejnění 12-2005-01 27-2004-11 Přihláška podaná Belgorodskou státní zemědělskou akademií (Belgorodská státní zemědělská akademie) podaná Kritická Belgorodská státní zemědělská akademie (Belgorodská státní zemědělská akademie)12 -2004-11 Priorita k RU12/2004132910U priorita Kritický patent/RU22U43433/ru 1-2005-01 Udělení žádosti Kritické 27-2005-01 Zveřejnění publikace RU27U43433 Kritický patent/RU1U43433

Krajiny

• Kompresory, vakuová čerpadla a další příslušné systémy (OBLAST)

Abstraktní

Užitný vzor se vztahuje k chovu hospodářských zvířat, konkrétně ke strojnímu dojení, a lze jej použít při konstrukci pulzátorů pro dojící stroje, pracující především v režimu push-pull „sání-komprese“. Pulzátor dojicího stroje obsahuje válcové tělo s ventilem ve formě pístu s dutými válcovými tyčemi instalovanými ve středových otvorech konců těla a vybavené vstupními a výstupními kalibrovanými otvory pro přívod atmosférického vzduchu do dutiny z těla. Konstantní podtlakový otvor je umístěn v boční stěně pouzdra s výškovým posunem vůči variabilnímu podtlakovému otvoru směrem ke spodnímu konci. Když tyče zaujmou své krajní polohy, je píst střídavě umístěn pod a nad otvorem konstantního vakua. V krajní spodní poloze táhel zaujímá píst polohu pod konstantním podtlakovým otvorem a v krajní horní poloze je proveden „sací“ zdvih, je nad konstantním podtlakovým otvorem a je proveden kompresní zdvih. Konstrukce zajišťuje odolnost a tichý chod pulzátoru zvyšující kvalitu technologického procesu strojního dojení.

Popis

Užitný vzor se vztahuje k chovu hospodářských zvířat, konkrétně ke strojnímu dojení, a lze jej použít při konstrukci pulzátorů pro dojící stroje, pracující především v režimu push-pull „sání-komprese“.

Je znám pulsátor dojicího stroje, zahrnující válcové těleso s kulovým ventilem, kalibrovaný konstantní podtlakový otvor na horním konci tělesa, střídavý podtlakový otvor umístěný v boční stěně tělesa, otvory pro atmosférický tlak na spodním konci a v boční stěně karoserie SU 1210739, A 01 J 5/ 10, 13.02.86.

U známého provedení pulsátoru ventil ve formě koule vykonává oscilační pohyby, otevírá a zavírá střídavě otvory atmosférického tlaku a konstantního vakua na koncích pouzdra. Navíc míč sám zažívá šokové zatížení a ničí tělo.

Známá konstrukce pulzátoru je tedy navzdory své jednoduchosti krátkodobá. Nárazy při provozu navíc vytvářejí hlukové efekty, které snižují kvalitu technologického procesu strojního dojení.

Cílem užitného vzoru je jednoduchost konstrukce při současném zlepšení provozních vlastností pulzátoru dojicího stroje.

Technickým výsledkem používání užitného vzoru je zvýšená odolnost a tichý chod.

Technického výsledku je dosaženo tím, že v pulzátoru dojicího stroje, jehož součástí je válcové těleso s ventilem, kalibrovaný konstantní podtlakový otvor, střídavý podtlakový výstup v boční stěně tělesa a otvory pro atmosférický tlak, je ventil vyroben ve formě pístu s dutými válcovými tyčemi instalovanými ve středových otvorech atmosférického tlaku

na spodním a horním konci pouzdra a vybavené omezovači zdvihu a kalibrovanými vstupními a výstupními otvory pro přívod atmosférického vzduchu do dutiny pouzdra, přičemž otvor pro konstantní podtlak je umístěn v boční stěně pouzdra s výškovým přesazením vzhledem k variabilnímu vakuovému otvoru směrem ke spodnímu konci a Tyče jsou navrženy tak, aby poskytovaly střídavé umístění pístu pod a nad konstantním podtlakovým otvorem v krajních polohách.

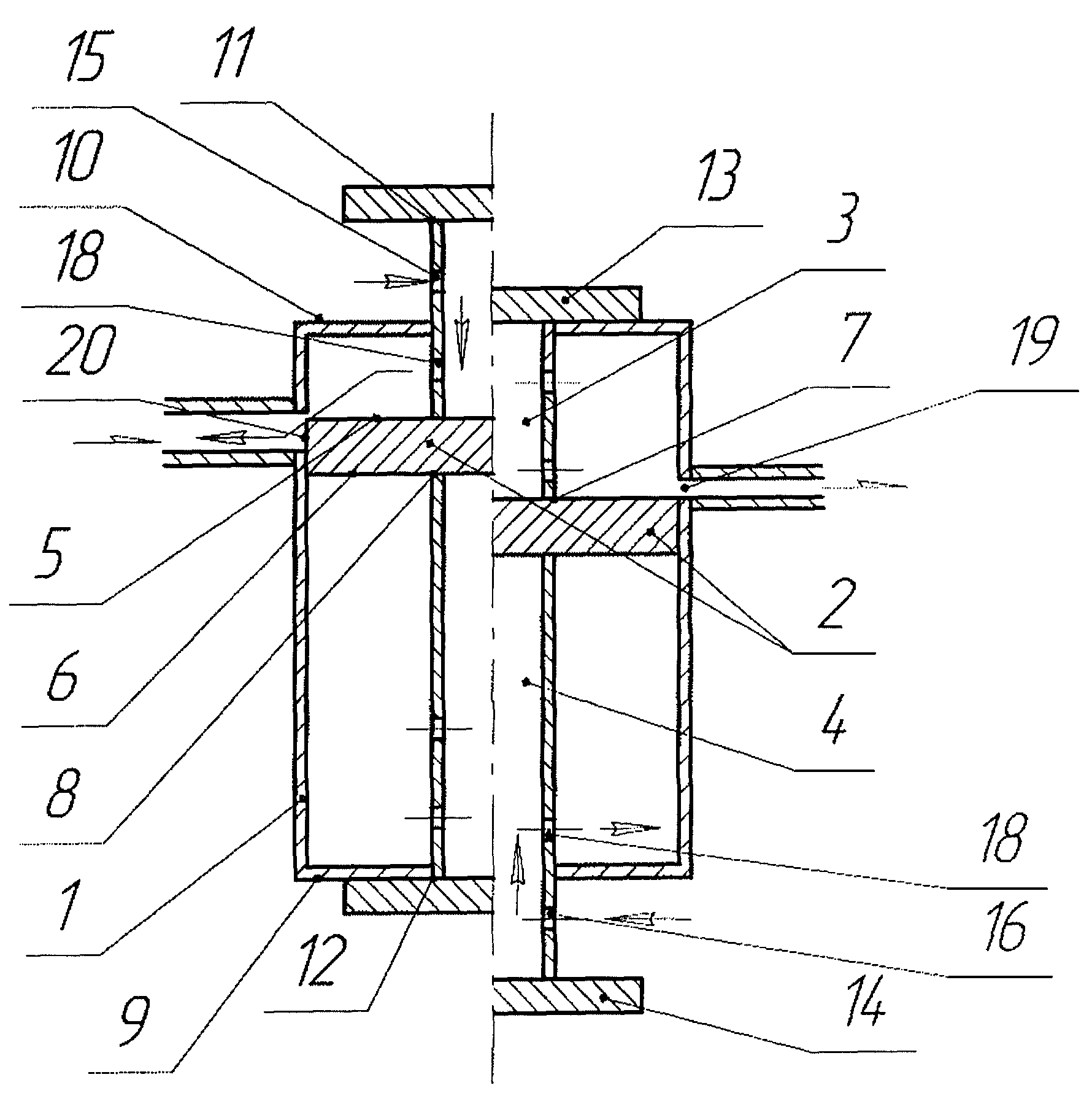

Na obrázku je pulsátor (v řezu); pravý pohled v poloze při aplikaci vakua na mezistěnovou komoru dojicích misek dojicího stroje; pohled vlevo – při aplikaci atmosférického tlaku.

Pulzátor dojicího stroje obsahuje válcové těleso 1 s ventilem ve tvaru pístu 2 s koaxiálními tyčemi horní 3 a spodní 4, upevněnými na své horní 5 a spodní 6 základně s vnitřními konci 7, 8. Tyče 3, 4 jsou umístěny ve středových otvorech spodního 9 a respektive horního 10 konce tělesa 1 a jsou vyrobeny ve formě dutých válců, uzavřených na vnějších koncích 11, 12 omezovači 13, 14 zdvihu, přičemž tyto jsou umístěny vně. tělesa 1. Na bočních plochách tyčí 3, 4 přilehlých k vnějším koncům 11, 12 jsou vytvořeny kalibrované otvory, vstup 15, 16 a výstup 17, 18 pro přivádění atmosférického vzduchu do vnitřní dutiny pouzdra 1.

Na boční ploše pouzdra 1 jsou kalibrované otvory pro konstantní podtlak 19 pro spojení se zdrojem podtlaku a proměnlivý podtlak 20 pro spojení s mezistěnovou komorou dojicích misek dojicího stroje (neznázorněno). Otvory 19 a 20 jsou umístěny v různých výškách, zatímco otvor 19 pro konstantní podtlak je posunut směrem ke spodnímu konci 9 pouzdra 1. Tyče 3, 4 jsou navrženy tak, aby zajistily střídavé umístění pístu 2 pod a nad konstantním podtlakem. otvor 19, když zaujímají krajní polohy.

Této podmínky je dosaženo zejména tehdy, když je tyčový válec 3 vyroben o délce alespoň (Hh+r) a tyč 4 válce o délce alespoň (h+r) kde

H je výška válce těla;
h – vzdálenost ke středu otvoru 19 pro konstantní vakuum od spodního konce 9 pouzdra 1;
r — poloměr otvoru pro konstantní vakuum 19.

Obecně jsou provozní režimy pulzátoru určeny nejen volbou velikostí tyčí 3, 4, ale také geometrickými parametry kalibrovaných otvorů 15-20.

Pulzátor dojicího stroje funguje následovně.

Při aplikaci podtlaku na mezistěnovou komoru dojicích strojů zaujímají tyče 3, 4 nejnižší polohu, ve které se omezovač 13 tyče 4 opírá o horní konec 10 tělesa 1, píst 2 je umístěn pod konstantní podtlakový otvor 19 a omezovač zdvihu 14 tyče 4 je vysunut co nejvíce dolů a vstup 16 je umístěn mimo dutinu pouzdra 1. Podtlak je přiváděn otvorem 19, dutinou uvnitř pouzdra, omezenou základna 5 pístu 2 a horní konec 10 je vakuován a potom podtlak vstupuje otvorem 20 do mezistěnové komory dojicích misek. Provede se zdvih sání.

Současně vstupuje atmosférický vzduch do dutiny pouzdra, omezené spodní základnou 6 a spodním koncem 9, přes vstup 16, poté přes vnitřní dutinu tyčového válce 4 a přes výstup 18. Vzniká atmosférický tlak. Vlivem vzniklého tlakového rozdílu na základně 6 se píst 2 s tyčemi 3, 4 pohybuje nahoru a jsou fixovány omezovačem 12 zdvihu v nejvyšší poloze. Píst 2 je umístěn nad otvorem 19 pro konstantní podtlak. Vstupní otvor 16 na tyči 4 je umístěn uvnitř a vstupní otvor 15 na tyči 3 je vně pouzdra 1 a komunikuje s atmosférou. Atmosférický vzduch dutinou válcové tyče 3 a výstupem

otvor 17 vstupuje do dutiny omezené horní základnou 5 pístu 2 a horním koncem 10 pouzdra 1 a vytváří v ní atmosférický tlak. Atmosférický tlak skrz otvor 20 je pak přiveden do mezistěnové komory dojicích misek a je proveden sací zdvih.

Současně je dutina ohraničená spodní základnou 6 pístu 2 a spodním koncem 9 pouzdra 1 evakuována skrz konstantní vakuový otvor 19. Pod vlivem vzniklého tlakového rozdílu na základně 5 se píst 2 s tyčemi 3, 4 pohybuje dolů a omezovač 13 zdvihu je fixován v nejnižší poloze. Poté se proces opakuje.

Zdroj informací:
SU 1210739, A 01 J 5/10, 13.02.86/XNUMX/XNUMX.

Nároky (1)

Pulzátor dojicího stroje, obsahující válcové těleso s ventilem, kalibrovaný konstantní podtlakový otvor, střídavý podtlakový výstup v boční stěně tělesa a atmosférické tlakové otvory, vyznačující se tím, že ventil je vyroben ve tvaru pístu s dutou válcové tyče instalované ve středových otvorech atmosférického tlaku, respektive na spodním a horním konci pouzdra a vybavené omezovači zdvihu a kalibrovanými vstupními a výstupními otvory pro přívod atmosférického vzduchu do dutiny pouzdra, přičemž otvor pro konstantní podtlak je umístěn v boční stěna pouzdra s výškovým přesazením vůči variabilnímu vakuovému otvoru směrem ke spodnímu konci a jsou vyrobeny tyče, zajišťující v krajních polohách střídavé umístění pístu pod a nad konstantním podtlakovým otvorem.
